■ 商品説明

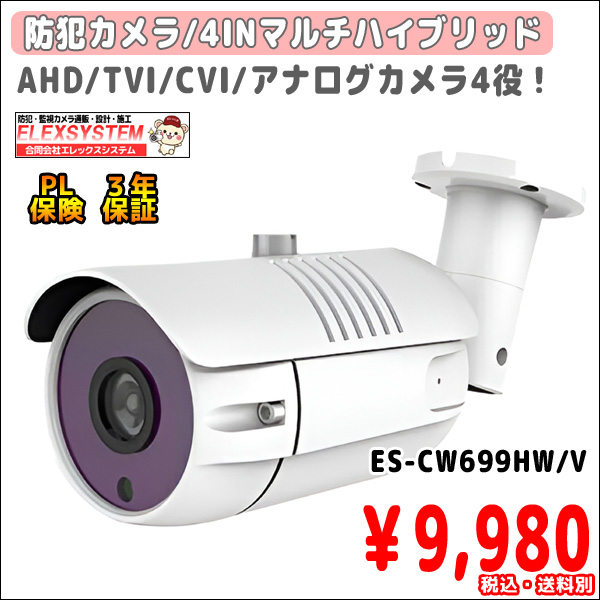

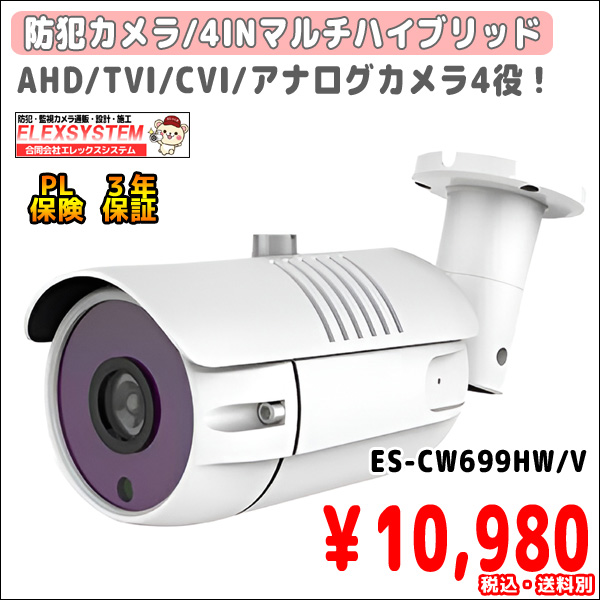

■防犯カメラ｜ＡＨＤ・ＣＶＩ・ＴＶＩ・アナログＣＶＢＳ・全対応｜４ＩＮマルチシステムタイプ｜筒型の防犯カメラ単体商品です。筒型でく防水防雨型の万能防犯カメラです。２００万画素帯という防犯カメラでは最高クラスの画素数でこのお値段！しかもキッチリ３年の製品保証付きです！また前記の通り４システムにフル対応しています。
■ 商品仕様
| 製品名 | 【３年保証+ＰＬ保険】防犯カメラ｜ＡＨＤ・ＣＶＩ・ＴＶＩ・アナログＣＶＢＳ・全対応｜４ＩＮマルチシステムタイプ｜筒型｜ES-CW699HW/V |
|---|---|
| 型番 | ES-CW699HW/V |
| ＪＡＮコード | 4580523840018 |
| メーカー | エレックスシステム |
| 区分 | 新品 |
●4INマルチタイプカメラとは?その1
現在防犯カメラのシステム (仕様映像方式) は? アナログ CVBS ?AHD ? CVI ? TVI ?IP (ネットワーク)が代表されるシステムです (当カメラは?機能はありません)。
カメラを使う以上、レコーダーまたはモニターが必要です。
?～?のカメラを使用する場合、モニター・レコーダーもカメラのシステムに合わせる必要があります。
例えば、以下のような図になります。
AHDカメラ
AHDカメラ対応レコーダー：使える
例えば、
アナログ CVBSカメラ
専用カメラ対応レコーダー：使えない
●4INマルチタイプカメラとは?その2
「その1」のご説明のようにカメラ・レコーダー・モニターでシステムを合わせる必要があります。
ただ現在市場において、弊社もそうですがレコーダー側も4INマルチシステムタイプを採用している場合も多いです。
ですので以下の場合、このカメラの特徴を生かせます。
?レコーダー側が特定のシステム専用の場合
?アナログ CVSBのカメラをお求めの場合(市場的に安価帯のアナログカメラが少なくなってきている)
?レコーダー側が4INマルチタイプだとしても、安価帯・3年保証・PL保険付き高品質カメラなので、問題なくお使い頂けます。
※ネットワークカメラ (IP) は除きます。
●出荷時のカメラシステムの設定は?
先程まで、「4INマルチタイプカメラ・その1、2」 で各種カメラシステムと「4INマルチシステムタイプ」についてご説明させて頂きました。
お買い上げ時、カメラ側のシステムの種別の設定 (AHD、アナログなど) とお客様が接続・仕様予定のレコーダーなどの仕様が異なった場合、映像が映りません。
そこで、ショッピングカート内に出荷時にどのシステム設定で出荷するか否かの質問欄を設けておりますので、そこでシステムの選択をお願い致します。
▼カート内設定指定欄
この商品の台数はここで入力してください→ 1台 (オプション品は次項から選択可)
出荷時のカメラモードを選択してください→
AHD200万画素/1080P
AHD92万画素/720P
CVI92万画素/1080P
CVI92万画素/720P
TV192万画素/1080P
TV192万画素/720P
アナログCVBS46万画素
は下部にあります。
いた後、最終的にカートボタンをクリック
レコーダー側その他ご不明な点は是非お問合せください!
●カメラ外観
▼全体サイズイメージ
強力なアルミ合金ボディー!
▼勿論、 防雨対応
▼画角が手動で自由に調整出来るツマミ (バリフォーカルレンズ搭載!)
▼夜になれば自動的に赤外線LED作動で暗視カメラへ変身!
アルミ合金ボディーでドームカメラなのに防雨型。
本格的な防犯対策用ドームカメラです。
●暗視機能
日中はカラーで映像が表示されますが、夜間になると自動的に本機のセンサーが暗くなったことを検知します。
すると、レンズ周辺の赤外線LEDが赤く点灯し、被写体に赤外線を浴びせて被写体を鮮明に映し出します。
▼赤外線LEDがON!
※この光で逆に目立つ懸念があるお客様にはこの赤外線LED発光機能を遮断して出荷出来ます。
そうなると当然、暗視カメラにはなりません。
▼白黒で被写体を捉えます!
このカメラの赤外線投射距離は10mです。
暗視機能で赤外線投射距離以上の景色は当然ながら映りません。
暗視機能は被写体が赤外線を浴びて初めて映像として映ります。
またカメラ直近に人感センサーライトなどの光源があると、カメラの光を検知するセンサーが、夜間においても日中と勘違いし、赤外線LEDが作動しない場合があるので注意が必要です。
●画角大きく小さく、明るさ調整など可能!
?画角を手動でズームイン・アップを調整出来る!
右写真はカメラ底面の画角調整ツマミです。
これを調整することにより、メインとなる被写体が2m～15m以内にある場合、そのメイン被写体について最も見やすい画面の大きさに手動調整が可能です
? 明るさ・輝度など画質の調整が出来る!
カメラケーブル上に装着されているコントローラー(右写真)で設定画面 (左写真)を出して、明るさ・ホワイトバランス・システム変更などが可能です。
●各システムでの設定の画像
▽アナログ CVBS46万画素設定の画像
▽AHD・CVI・TV200万画素設定の画像
画像が小さいので分かりにくいですが、 当然200万画素のほうが映像は鮮明です。
●バリフォーカルレンズ調整方法
▼写真1 : カメラレンズ部後面
ツマミ自体を付属のマイナスドライバーで緩めます。
ピント調整
ここは付属のマイナスドライバーで緩めたり締めたりする。
画角調整
ここの調整は付属のマイナスドライバーで画角調整を行う度にピント調整を行います。
左右どちらかに回して (スライド) いくとピントが合う場所が出てきます。
レンズと正面(対面)、させて、左に回す(スライド)と画角が広くなる(ズームアウト)右に回す(スライド)と画角が狭くなる(ズームイン)
最後は必ずツマミ自体を付属のマイナスドライバーで締め直してください。
緩いと、経年で映像のピントが変わってきてしまいます。
この作業はモニター映像を見ながら調整します。
モニター側・カメラ側の2名作業をお勧めします。
調整する際の注意点
●画角調整は回し切った (回るのが止まった)ところでピント調整しても、ピントは合いません。
回し切って止まったら、少し戻したところでピント調整を行ってください。
●強い力で回さないでください。
強い力で回すと、本来回しが止まる部分を通過してしまい、調整機構が破壊されてしまいます。
●画角が広いと
撮影範囲は広くなりますが、被写体が小さくなります。
画角が狭いと撮影範囲は狭くなりますが、被写体が大きく被写体の識別 (顔など) がしやすくなります。
この特性を考慮して調整を行ってください。
●当カメラ画角イメージ
このカメラは手動でズームアップ・アウトが可能です(監視目安距離2～15m)。
m数はカメラ位置と人との距離です。
最大ズームイン時
3m
15m
最大ズームイン時
最大ズームアウト時
最大ズームアウト時
●撮影範囲(画角)
当カメラは以下のように手動で画角調整が可能です!
最大ズームアウト時水平約86°
画角は広くなりますがメインとなる被写体が小さくなります。
最大ズームIN時水平約24°
画角は狭くなりますがメインとなる被写体が大きくなります。
←この間の角度も可能→
●カメラコネクタのご説明
カメラからはケーブルが出ており、ケーブルの先には左写真のようなコネクタが付いております。
?電源 DC12V入力ジャック
ACアダプタ (DC12V出力) を接続してカメラに電源を供給します。
※当商品はACアダプタは付属しておりません。
?BNCコネクタ (メス・映像出力)
BNCケーブル (映像ケーブル) を接続してレコーダーまたはモニターなどに接続します。
●設置工事・STEP1
●カバーの外し方
カメラの下記部分3点のビスをプラスドライバーで十分に緩めます。
カバー部とカメラとで分離出来ます。
●設置工事 ・STEP2
カメラから出ているケーブルの逃がし方により準備が異なります。
カメラからのケーブル
↓ 天井開口面
↑ カメラ
天井
↑ カメラ
天井裏へケーブルを逃がせる場合
天井裏へケーブルを逃がせない場合
↑
カメラからのケーブル
天井面に予め30mm程度開口しておきます。
そしてカメラから出ているケーブルを垂直にして開口した穴に通します。
ここからケーブルを逃がします。
●設置工事 ・STEP3
カメラを設置面に取付ます。
3点のビス穴にビスを打ち込みます。
この作業時のご注意 【重要】
設置面の材質により止め部材を変えてください。
尚、同梱しておりますビスは設置面が木板の場合のみ使用してください。
以下は材質によっての適切な止め部材例を示します。
●石膏ボードの場合:ボードアンカー、壁ロック
●コンクリート等 :コンクリートビス(インパクト・ハンマードリル開口必要)
●木板：同梱の木ビス他
屋外の場合の止め部材はステンレスを選定してください。
止め穴は5mm3点ですのでビスの太さは3～4mmが適切です。
同梱の木ビス以外はお客様にてご調達ください。
止め部材の選定を誤りますと落下・脱落の危険性があります。
●設置工事 ・STEP4
カバーを取り付けます。基本的にはSTEP1の逆の作業になりますが以下ご注意点です。
溝⇒
カバー側に青いゴムパッキンが装着されています。
カメラ側にカバーを被せるとき、ゴムパッキンが左写真のように外れていたりズレていたら、再度、溝にはめ込んでください。
このゴムパッキンが正常に装着されていない場合、水気・湿気が侵入し、故障の原因となる恐れがあります。
●角度調整方法
?水平 (左右)調整
このネジ部を右写真のように掴みます。
そのまま水平(右左)に回すことが出来ます。
?垂直 (上下)調整
←ここが垂直調整の回転軸になります。
レンズ部を手で持ってそのまま上下調整が出来ます。
?傾き調整
←レンズ部を左右に動かす事が出来ます。
これで傾きを調整します。
この線からレンズ側が傾き調整で動きます。
●配線・接続例1
●一体型ケーブルを使用し、 モニター側にコンセントがある場合
※一体型ケーブルは20m以上 (アナログCVBSは40mまで可) の長さのものは使用出来ません。
20m以上の長さになる場合は
・映像線 (3C-2V以上)
・電源線 (芯線太さ 0.9mm 以上)
をご利用ください。
カメラ本機
電源映像一体型ケーブル20m
▼DC12Vアダプタ
コンセントへ接続 (AC100V)
カメラ映像を記録する場合はレコーダーへ接続
商品により、図にあります付属品が異なります。
詳しくは同商品ページ「梱包内容」をご覧ください。
※レコーダーはカメラ側規格に対応した機器
●配線・接続例2
●ケーブルの長さが21m～100mの場合且つコンセントがモニター側にある場合
カメラ本機
電源ケーブル単独100m迄(ES-AEシリーズ)
映像ケーブル単独100m迄(ES-3Cシリーズ)
▼DC12Vアダプタ
コンセントへ接続 (AC100V)
カメラ映像を記録する場合はレコーダーへ接続
商品により、図にあります付属品が異なります。
詳しくは同商品ページ「梱包内容」をご覧ください。
※レコーダーはカメラ側規格に対応した機器
●配線・接続例3
●ケーブルの長さが101m～200mの場合且つコンセントがモニター側にある場合
電源ケーブル単独200m迄(ES-AEシリーズ)
カメラ本機
映像ケーブル単独200m迄(ES-5Cシリーズ)
商品により、図にあります付属品が異なります。
詳しくは同商品ページ「梱包内容」をご覧ください。
▼DC12Vアダプタ
コンセントへ接続 (AC100V)
カメラ映像を記録する場合はレコーダーへ接続
※レコーダーはカメラ側規格に対応した機器
●配線・接続例4
●コンセントがカメラ直近にある場合
カメラ本機
▼DC12Vアダプタ
コンセントへ接続 (AC100V)
映像ケーブル単独100m迄(ES-3Cシリーズ)
カメラ映像を記録する場合はレコーダーへ接続
商品により、図にあります付属品が異なります。
詳しくは同商品ページ 「梱包内容」をご覧ください。
※レコーダーはカメラ側規格に対応した機器
●AHDカメラでTV単独接続の場合の配線・接続例
●レコーダーを経由せずにテレビ・モニターへAHDカメラを直結したい場合
AHDカメラ
電源映像一体型ケーブル等
AHDカメラはアナログカメラ (960H:52万画素)とは異なり、通常のテレビなどで見る事は出来ません。
当商品はAHDカメラ映像を本機でHDMI出力に変換してHDMI出力を行い、HDMI入力端子付モニターで見る事が出来る映像変換器です。
HDMIケーブル
AHDカメラ入力
AHDカメラスルー出力
HDMI 映像出力
DC12V電源
▲コンバータ(ES-CV101AH)
HDMI入力端子付モニター
●外観・寸法
単位:mm
材質:アルミニウム合金
重量:
色:ホワイト
ビス穴: 4mm×3個
ビス穴ピッチ (隣接穴)：75mm
←BNCコネクタ・オス (映像出力)
電源ジャック(DC12V入力・外形 5.5、内径2.1mm)
防犯カメラ/4INマルチシステムタイプ
型番
ES-CW699HW/V
ES-CD600HW/V
外観
ボディーカラー/形状/材質
ホワイト/筒型/アルミニウム合金
ホワイト/ドーム型/アルミニウム合金
設置可能箇所
屋内・屋外/IP66 (雨ざらし対応)
赤外線LED･投射距離
42灯・15m
15灯・10m
搭載レンズ
2.8～12mm (画角自由・バリフォーカルレンズ搭載)
被写体識別目安距離
2～15m
画角範囲
アウト最大：水平86°垂直55°
/ イン最大：水平24°垂直13°
CCD/F値
1/3' CMOS / 画像明るさ指標 2.0 (標準)
対応システム
1 AHD
2 CVI
3 TVI
4 アナログ CVBS
1080P
1080P
1080P
960H/NTSC
720P
720P
720P
※・1080P=200万画素
・720P=92万画素
・960H=46万画素
ビデオ・音声信号出力形式
●映像: NTSC
/ CVBS (コンポジット映像信号)
/ 1Vp-p:75Ω ●音声なし
各種レベル調整
電子シャッター 1/60sec
/ 映像レベル調整: 自動手動
/色彩調整: 自動手動
電源/電流/電力
DC12V/1A/12W
寸法・重量
別項・「外観・寸法」 参照/520g
別項・「外観・寸法」 参照/335g
使用温度範囲/温度
-5℃～+40℃ / 85%以下(結露しないこと)
付属品
日本語取扱説明書・保証書・ビス関連
/ アダプタ・ケーブル別売 (レコーダーセットは付属)
製品保証期間
3年間
