■ 商品説明

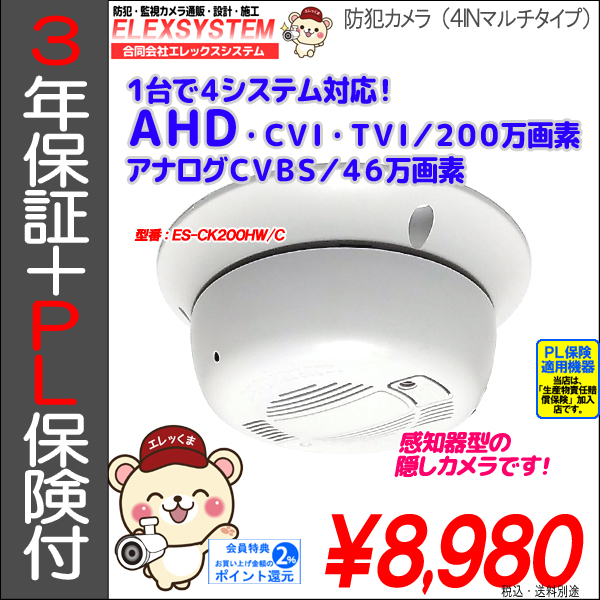

■防犯カメラ｜ＡＨＤ・ＣＶＩ・ＴＶＩ・アナログＣＶＢＳ・全対応｜４ＩＮマルチシステムタイプ｜筒防犯カメラ単体商品です。感知器型の隠しカメラタイプの防犯カメラです。２００万画素帯という防犯カメラでは最高クラスの画素数でこのお値段！しかもキッチリ３年の製品保証付きです！また前記の通り４システムにフル対応しています。
■ 商品仕様
| 製品名 | 【３年保証】防犯カメラ｜ＡＨＤ・ＣＶＩ・ＴＶＩ・アナログＣＶＢＳ・全対応｜４ＩＮマルチタイプ｜隠しカメラ・感知器型｜ES-CK200HW/C |
|---|---|
| 型番 | ES-CK200HW/C |
| ＪＡＮコード | 4580523840070 |
| メーカー | エレックスシステム |
| 区分 | 新品 |
●カメラ外観
▼全体サイズイメージ
▲裏面
※本物の感知器との比較
カメラ
カメラレンズ
本物の感知器
このカメラの特徴は、
・外観はカメラではない
・隠しカメラには最適
●暗視機能
このカメラに暗視機能はありません。
被写体周辺にある程度の照明が必要です。
●撮影範囲広角の固定レンズ!
画角は広めで、固定レンズなのでピンボケなし!
左写真は当カメラのレンズ部分です。
広めな撮影画角で狭い空間または小部屋などに最適なカメラです。
●コネクタ・映像規格変更スイッチ
電源ジャック (DC12V入力・外形5.5、内径2.1mm)→
BNCコネクタ・メス(映像出力)→
カメラ映像規格変更スイッチ→
●カメラ映像規格変更方法
このカメラは各映像規格AHD・TVI・CVI・アナログ CVBSの4種類で切り替えが出来ます。
STEP1
カメラケーブルに付いているディップスイッチを
出荷時設定はコチラ
↓
CVBS
TVI
AHD
CVI
STEP2
上下の組み合わせで写真の通りの映像規格に切り替えます。
切り替え後は電源再起動などの措置は不要です。
●設置工事 ・STEP1
このカメラはレンズの上下左右のレンズ調整が出来ない為、設置前に、設置想定個所にカメラを手で抑えながら映像確認を必ず行ってください。
ケーブル接続は別項の「配線接続例1～4」を参考にしてください。
下記写真の部分がレンズです。
設置位置が決まったら、写真の口の位置がビス止め位置(3点)になりますのでマジック等でマーキングをしてください。
●設置工事 ・STEP2
カメラから出ているケーブルの逃がし方により準備が異なります。
カメラからのケーブル
天井開口面
天井裏へケーブルを逃がせる場合
↑ カメラ
天井
↑ カメラ
カメラからのケーブル
天井裏へケーブルを逃がせない場合
天井面に予め30mm程度開口しておきます。
そしてカメラから出ているケーブルを垂直にして開口した穴に通します。
ここからケーブルを逃がします。
●設置工事 ・STEP3
STEP2で天井開口した個所にケーブルを逃がして (またはカメラ横の逃がし口)、カメラを天井へ手で抑えながら密着させます (この時、STEP1でマーキングしたビス穴にレンズの位置を注意しながら合わせる)。
そして写真の○部分 (ビス穴3.5mm) に固定ビスを打ち込みます ( 3点)。
この作業時のご注意 【重要】
設置面の材質により止め部材を変えてください。
尚、同梱しておりますビスは設置面が木板の場合のみ使用してください。
以下は材質によっての適切な止め部材例を示します。
●石膏ボードの場合: ボードアンカー、 壁ロック
●コンクリート等：コンクリートビス(インパクトハンマードリル開口必要)
●木板：同梱の木ビス他
屋外の場合の止め部材はステンレスを選定してください。
当止め穴は3.5mm3点ですのでビスの太さは3.5mmが適切です。
同梱の木ビス以外はお客様にてご調達ください。
止め部材の選定を誤りますと落下・ 脱落の危険性があります。
●外観寸法
単位:mm
カバー材質:プラスチック
重量：120g
色:ホワイト
設置個所：屋内用
ビス穴：4mm×3点
レンズ
直径135mm
高さ50mm
電源ジャック (DC12V入力・ 外形 5.5、 内径2.1mm)
BNCコネクタ・メス (映像出力) →
映像信号規格変更スイッチ→
ケーブル長600mm
